Детектор банкнот DORS 1300 М2

Детектор DORS 1300 предлагается в двух модификациях — DORS 1300 М1 и DORS 1300 М2:
Модификация DORS 1300 М2; дополнительно комплектуется:

• модулем детекции антистоксовских меток (для контроля «спецэлементов И»);
• датчиком детекции магнитных меток;
• 20-кратным объективом на второй встроенной видеокамере.

Интеллектуальный модуль антистокс-контроля, устанавливаемый в модификацию DORS 1300 М2, уникален как для российского, так и для международного рынка просмотровых детекторов.

Проверяя подлинность российских рублей кассир может не только наблюдать на банкноте свечение фрагмента изображения нанесенного специальной краской с антистоксовскими люминофорами («спецэлемент И»),

но и одновременно наблюдать на мониторе прибора информационное сообщение о наличии и типе обнаруженной прибором антистоксовской метки.

Виды контроля

• Инфракрасный контроль (с увеличением 1х, 10х/20х*) наличия, правильности расположения, способа печати и качества исполнения фрагментов изображений, нанесенных ИК-метамерными красками.
• Контроль «спецэлементов М» в режиме двухдиапазонной ИК-подсветки (940/850 нм). Данный вид защиты применен на банкнотах российских рублей модификации 2010 года, акцизных марках.
• Антистокс-контроль* наличия, правильности расположения и типа фрагментов изображений, нанесенных специальными красками с антистоксовскими люминофорами излучающими свечение определенного цвета под воздействием инфракрасного лазера.
• Ультрафиолетовый контроль отсутствия общего фона люминесцирования и наличия люминесценции УФ меток, нитей и волокон.
• Инфракрасный контроль на просвет водяных знаков и металлизированных защитных нитей при наблюдении их контрастного образа на мониторе.
• Контроль в белом отраженном верхнем свете видов и способов печати, дефектов печати и возможных подчисток в документах строгого учета.
• Контроль в белом отраженном косопадающем свете элементов защиты с цветопеременными эффектами (оптически переменной краски, скрытых муаровых полос), кипп-эффекта, защитных голограмм.
• Контроль в белом отраженном свете с увеличением 10х/20х* для детального изучения видов и способов печати, микропечати, микроперфорации, выявления дефектов печати и возможных подчисток.
• Контроль в белом проходящем свете водяных знаков, защитных нитей, микроперфорации, совмещенных изображений лицевой и оборотной сторон банкнот.
• Геометрический контроль площади утраченного фрагмента или размеров банкноты.
• Магнитный контроль (встроенный датчик*) наличия и правильности расположения специальных защитных меток, надписей и рисунков, нанесенных магнитными красками.
*только для модификации DORS 1300 М2

Соответствие требованиям Банка России

Прибор DORS 1300 разработан в соответствии с требованиями к техническим средствам контроля подлинности денежных знаков изложенными в Положении № 318-П от 24.04.2008 «О порядке ведения кассовых операций и правилах хранения, перевозки и инкассации банкнот и монеты Банка России в кредитных организациях на территории Российской Федерации».

• В соответствии с требованиям Банка России детектор DORS 1300 оснащен следующими базовыми техническими средствами для контроля платежеспособности и подлинности наличных денежных знаков:
  1. Увеличительное стекло (видеосистема с оптическим увеличением 10/20 крат с выдачей увеличенного изображения на монитор прибора).
  2. Два источника верхней белой подсветки для контроля подлинности банкнот в отраженном свете.
  3. Просмотровый стол с нижней белой подсветкой для контроля подлинности банкнот в проходящем свете.
  4. Источник ультрафиолетового света.
  5. Линейка измерительная на просмотровом столе.
  6. Инфракрасная видеосистема для визуального контроля меток, обнаруживаемых в инфракрасных лучах.
• Детектор DORS 1300 М2 может применяться для дополнительного углубленного визуального контроля всех машиночитаемых защитных признаков банкнот Банка России перечисленных в Указании Банка России № 2087-У от 06.10.2008:
  1. Соответствие видимого изображения банкноты официальному описанию.
  2. Соответствие изображения банкноты, видимого в инфракрасном диапазоне спектра (800–1000 нм), официальному описанию.
  3. Соответствие расположения фрагментов изображения банкноты, обладающих магнитными свойствами, официальному описанию.
  4. Соответствие люминесценции элементов изображения банкноты под воздействием ультрафиолетового излучения с длиной волны 360–380 нм официальному описанию.
  5. Отсутствие фонового свечения бумаги банкноты под воздействием ультрафиолетового излучения с длиной волны 360–380 нм.
  6. Наличие зеленой люминесценции элемента изображения серого цвета под воздействием инфракрасного облучения.

Особенности

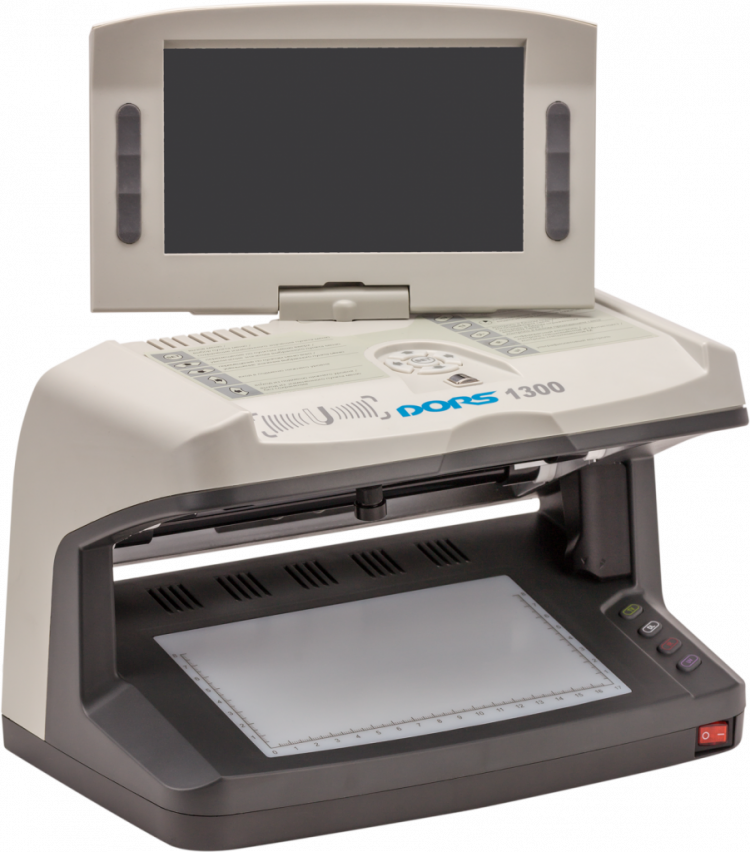

• DORS 1300 оснащен поворотным в двух плоскостях широкоформатным цветным ЖК монитором с диагональю 7″ (18 см) с антибликовым покрытием. Прибор можно установить в любом месте рабочего стола повернув монитор под углом, комфортным для пользователя.
• Детектор DORS 1300 оснащен самым мощным среди аналогов источником верхнего ультрафиолетового света — 3 УФ лампы по 6 Вт (суммарная мощность УФ-источника 18 Вт). При этом обеспечивается комфортное и качественное проведение УФ-контроля банкнот при ярком освещении в помещении.
• Предусмотрена возможность сохранения пользовательских настроек яркости и контрастности изображения на мониторе отдельно для каждой встроенной ИК-видеокамеры и для каждого видеовхода. Настройки сохраняются в энергонезависимой памяти прибора.
• В верхней части прибора над предметным столом установлены две ИК-видеокамеры. Первая видеокамера отображает полный ИК-образ банкноты на мониторе прибора в натуральную величину (с увеличением 1х), что удобно при экспресс-контроле разнономинальной наличности. Вторая видеокамера отображает фрагмент ИК-образа банкноты на мониторе прибора с увеличением 10х (в DORS 1300 М1) или 20х (в DORS 1300 М2;) позволяя детально рассмотреть способ и качество печати в зоне перехода от ИК-видимой к ИК-невидимой части рисунка, что полностью исключает возможность пропустить поддельную банкноту российских рублей с высококачественной имитацией ИК защиты. Переход от увеличения 1х к увеличению 10х (20х) осуществляется одним нажатием на соответствующую кнопку на предметном столе прибора.
• Три верхние ультрафиолетовые и две нижние белые люминесцентные лампы имеют параллельные схемы подключения. При выходе из строя одной лампы, оставшиеся лампы продолжают работать, что позволяет запланировать сервисное обслуживание прибора в удобное для пользователя время.
• Большое просветное поле с измерительными линейками, расположенное на предметном столе прибора, позволяет комфортно выполнять контроль на просвет банкнот любых валют имеющих хождение на территории РФ.

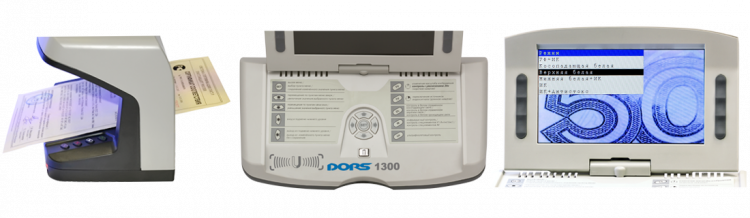

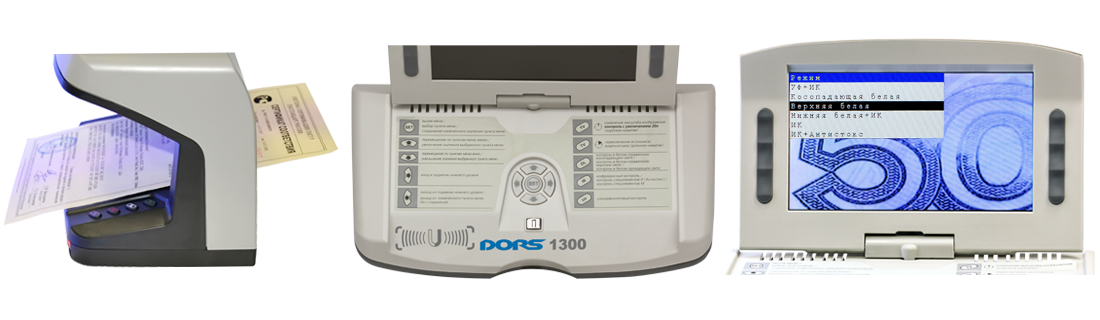

• Детектор DORS 1300 удобен для контроля подлинности документов, ценных бумаг и защищенных бланков строгого учета формата А4. Благодаря специальной щели в задней стенке корпуса, контроль осуществляется по всей площади исследуемого документа.
• Освоить работу с прибором DORS 1300 легко можно даже без чтения Руководства по эксплуатации — на верхней панели прибора нанесена иллюстрированная краткая инструкция на русском языке, поясняющая в простой форме как включить требуемый режим контроля и пользоваться встроенным меню прибора. Интерфейс меню — русскоязычный. На мониторе отображаются информационные сообщения (подсказки), указывающие какой режим контроля используется в текущий момент.

• Важной особенностью прибора является возможность проведения одновременно с Инфракрасным контролем (на выбор пользователя):

1. Ультрафиолетового контроля;
2. Контроля в проходящем белом свете;
3. Контроля в отраженном белом свете

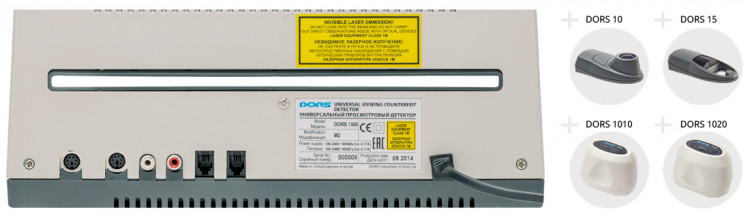

• На задней панели DORS 1300 расположены следующие разъемы для подключения дополнительных устройств контроля:

1. Два разъема для подключения DORS 10 и DORS 15;
2. Два видеовхода для подключения DORS 1010 и DORS 1020;
3. Видеовход для подключения внешнего видеоисточника (стандарт PAL, разъём RCA);
4. Видеовыход для подключения внешнего монитора (стандарт PAL, разъём RCA).
